NANO Prototyping Board
PTBN 028W
Eine Streifenrasterplatine die es ermöglicht die Anschlüsse eines Arduino NANO's V3.0 mit einer Aussenbeschaltung zu bestücken.

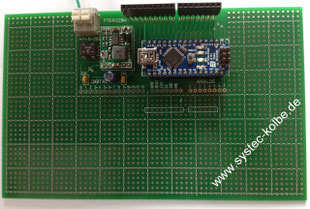

Ein Arduino Nano (nicht im Lieferumfang) wird auf die Buchsenleisten gesteckt und damit stehen all seine Anschlüsse am Streifenraster zur Verfügung

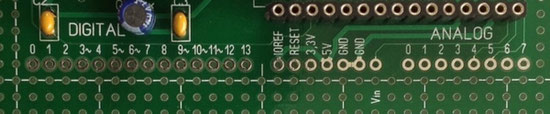

14 digitale Ein- /Ausgänge, 8 analoge Eingänge, IORef/ Reset/ 3,3V/ 5V u. GND. Eine Versorgung des Arduino Nano's extern über den Pin - Vin - ist auch möglich.
Das Board kann verpolungssicher mit einer Gleich- o. Wechselspannung v. 6-28V betrieben werden. Die Boardspannung v. 5V erzeugt ebenfalls ein 2A Step Down Modul welches bereits genau darauf eingestellt ist.
Durch das Einlöten von 2 Buchsenleisten ( im Lieferumfang ) im gekennzeichneten Bereich kann ein LCD Shild aufgesteckt und verwendet werden.
Die 160 mm x 100 mm entsprechen der Eurostandardplatine und ermöglichen so einen Einbau in genormten Gehäusen
Ein Rasteraufdruck und verzinnte Leiterbahnen erleichtern die Bauteilbestückung. Dafür stehen noch 124 cm² zur Verfügung. Für deren Planung am PC kann mann sich die Layoutfile für Lochmaster 4.0 auf meiner Homepage herunterladen.
Material: FR-4, h/hoz industriell gefertigt (v. Hand bestückt)
Platinen Farbe: grün
silk screening: weiss
Streifenraster: 2,54mm
Bohrungen: 1,00mm
Der Vorteil gegenüber des "UNO" Boards besteht darin, das mehr Fläche für die Bauteilbestückung zur Verfügung steht, ein Arduino Nano V3.0 zwei analoge Eingänge mehr besitzt und das dessen USB-Anschluss ON Board genutzt werden kann.
Das Board kann auch gegen Aufpreis mit einem Arduino Nano V3.0 Modul und USB Kabel geliefert werden
