Arduin(H)ole-Grid Board's

Prototyping Hardware für Arduino Anwendungen in der Praxis

um Ihre Anwendungen für die Praxis alltagstauglich herzustellen ist ein fester Schaltungsaufbau und der Einbau in einem Gehäuse notwendig.

Da die UNO und NANO Boards, auf denen eine Vielzahl von Entwicklungen stattfinden, für die "Steckbretter" geeignet sind, lassen diese sich nicht optimal dauerhaft verbauen. Ein fester Anschluss der notwendigen Aussenbeschaltung ist nur mit spezieller Hardware (Shields) oder durch eine eigenen PCB Lösungen möglich.

Die angebotenen Arduino Gehäuse sind sehr spezifisch. Das Format der Boards lässt keinen Einbau in Normgehäusen von den verschiedenen Herstellern zu. Dadurch ist z.B. der Verteilereinbau (auf Hutschiene) oder das Einsetzen in Einschüben nicht möglich.

Eine eigene Gehäuse- Entwicklung (Bau) oder die Anpassung des PCB Layout für jede einzelne Anwendung ist somit notwendig, was vor allem beim Prototypenbau die Kosten und Entwicklungszeiten schnell ansteigen lässt.

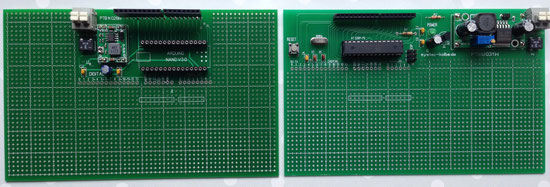

Mit Hilfe meiner Prototyping Boards lassen sich diese Mängel einfach kompensieren. Die Möglichkeit des Schaltungsaufbaus auf einer Streifenrasterplatine an der alle Arduino Pins bereits angeschlossen sind, die integrierte Spannungsversorgung und der Formfaktor einer Europlatine (160mm x 100mm) ermöglichen einfaches Prototyping und den universellen Praxiseinsatz.

•  Durch den verpolungssicheren Anschluss ist die Verwendung aller Netzteile mit entsprechender Leistung im Spannungsbereich 6-28V möglich.
• Die 5V Versorgungsspannung der Prototyping Boards erzeugen Stepp Down Module die im Gegensatz zu Festspannungsregler (z.B.7805) bis zu 2A keinen Kühlkörper benötigen da deren Wirkungsgrad über 90 % liegt.
• Durch das Einlöten von zwei zusätzlichen Buchsenleisten (Lieferumfang) im gekennzeichneten Bereich können die Arduino Shields wie z.B. Netzwerk, LCD, Motor/ Stepper/ Servo u.s.w. aufgesteckt und verwendet werden.
• Ein Rasteraufdruck auf der Platine erleichtert die Bauteilbestückung.

Für den Schaltungsentwurf am Lochstreifenraster stehen die Layouts für das Programm Lochmaster von Abacom zum Download zur Verfügung.

Setzen Sie Ihre Sketche in der Praxis ein

- einfach, kostengünstig und schnell -

 mit den Prototyping Boards von SYSTEC
